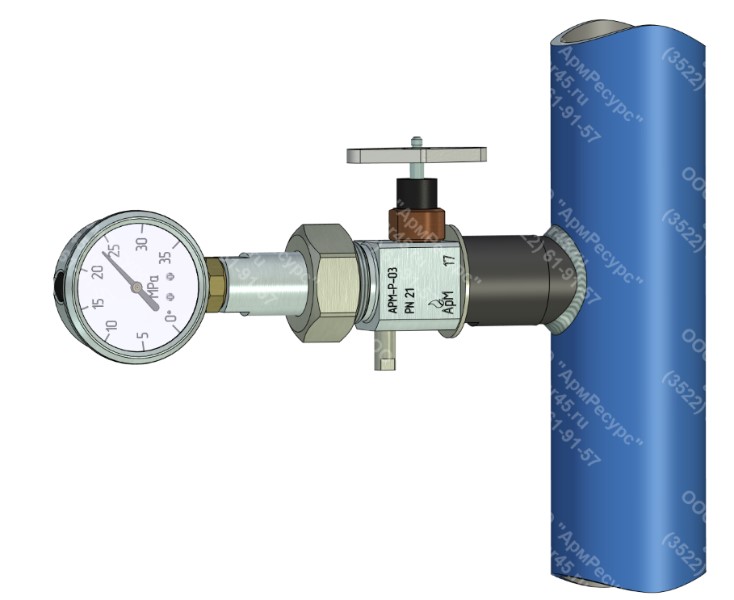

Разделитель сред РС-21, РС-21-03

Разделитель сред РС-21, РС-21-03 и их модификации.

ТУ 209АФ.00.000ТУ, ТУ 3742−001−38460974-2014 и др.

Разделитель сред РС-21, РС-21-03 предназначен для защиты манометра и его чувствительных элементов от воздействия агрессивных сред и абразивных частиц, содержащихся в рабочей среде.

Модификации Разделителя сред РС-21

Технические параметры:

Рабочие среды - вода, пар, газ, нефть, газоконденсат, нефтепродукты.	Рабочее давление Pn - до 35,0 МПа
Температура проводимой среды - до 120 ºС.	Направление подачи рабочей среды - На манометр
Температура окружающей среды - от минус 60ºС до плюс 60ºС	Присоединение к трубопроводу - Под приварку встык, муфтовое резьбовое
Климатическое исполнение - ХЛ

Материалы

Корпус - Сталь 09Г2С (под заказ 30ХМА, 30Х13, 12Х18Н10Т и др.)	Бобышка - Сталь 09Г2С (под заказ 13ХФА, 12Х18Н10Т и др.)
Шток - Сталь 20Х13	Мембрана - Резина ИРП-1376
Втулка резьбовая - Бронза БрАЖН10-4-4	Уплотнения - Кольцо резиновое ГОСТ 18829
Спускник - Ст.40Х	Седло - Фторопласт Ф4К20
